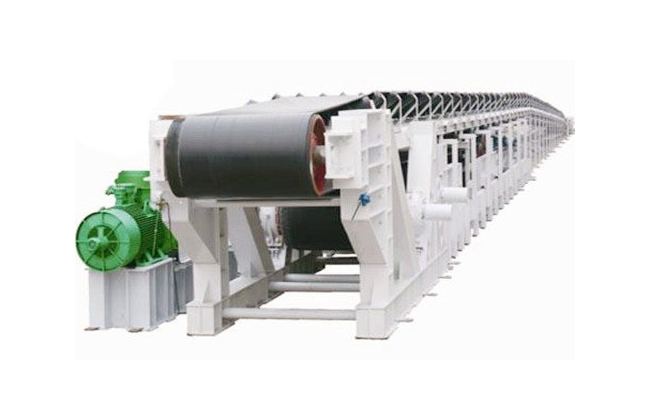

固定皮帶輸送機

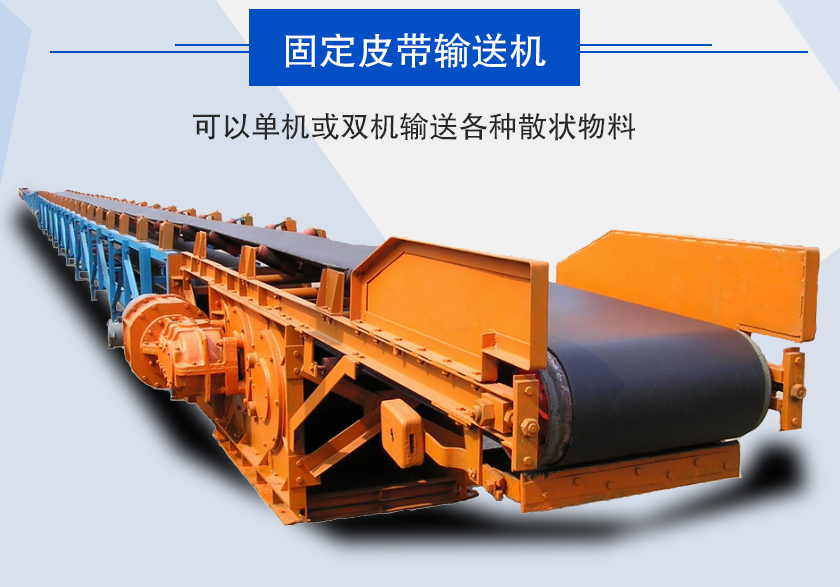

產品介紹

固定皮帶輸送機也稱固定式皮帶輸送機，可以單機或雙機輸送各種散狀物料，可根據現場工藝要求采用水平或傾斜布置，輸送平穩，輸送量大，通用性強，廣泛用于冶金、礦山、煤炭、港口、交通、水電、化工等行業。

大漢固定皮帶輸送機帶寬可分為：500、650、800、1000、1200和1400mm。用戶可根據帶式輸送機的輸送長度，物料的種類、容重、輸送量、輸送長度等諸因素通過計算確定輸送機的布局以及所選用的膠帶寬度、帆布層數和膠帶厚度。

行業應用

固定皮帶輸送機可輸送松散密度為500～2500kg/m3的各種散狀物料及成件物品，廣泛用于冶金、礦山、港口、電站、建材、化工、輕工等各個行業，其環境溫度一般為-25～+40℃，如遇特殊工作環境，如需耐熱、耐寒、防水、防腐、防爆、阻燃等條件，應另采取相應的防護措施。

現場視頻

突出優勢

1、每小時可輸送500噸散狀物料，輸送量大；

2、可以單臺輸送，也可多臺組成或與其他輸送設備組成水平或傾斜的輸送系統，以滿足不同的工藝布置要求；

3、可單點或多點受料．也可以向多點或幾個區段卸料，操作方便；

4、物料與輸送帶沒有相對運動，能夠避免對輸送物的損壞。

細節與結構

固定皮帶輸送機主要由驅動裝置、滾動裝置、托輥、清掃裝置、卸料裝置、制動裝置等部分組成。

驅動部分：由裝置在型鋼焊成的底座上的電動機-->高速聯軸器-->減速器-->減速聯軸器組成。根據布置要求:驅動裝置設有左裝和右裝兩種,另外本公司配有功率1.5KW到13KW,速度0.80、1.0、1.25的油冷式電動滾筒。

滾動裝置：主要由傳動滾筒和改向滾筒兩類。

托輥裝置：分槽形、平行、調心和緩沖托輥等。緩沖托輥組主要使用在固定皮帶輸送機受料處，調心托輥組可以每隔十組普通托輥安裝一組，可以有效調整輸送帶運行方向。

清掃裝置：分彈簧清掃器和空段清掃器。

卸料裝置：分固定式犁式卸料器和電動卸料器。

制動裝置：有帶式逆止器和滾柱逆止器兩種。

附件：在罩殼、導料槽、漏斗等。

工作原理

固定皮帶輸送機是由其上下托輥支承的作為承載構件和牽引構件的輸送帶，繞過頭、尾滾筒形成閉合環路的輸送機械，借助于驅動滾筒與輸送帶之間的摩擦來傳遞動力，以實現水平、傾斜向上、傾斜向下輸送物料的目的。

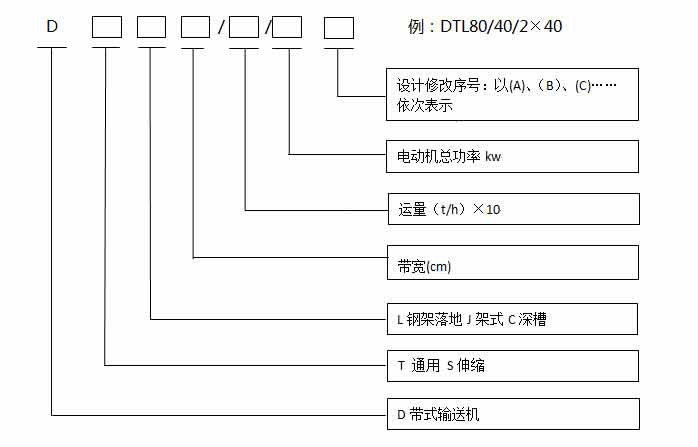

技術參數

寬度 (mm)	輸送長度 功率			輸送速度 (m/s)	輸送量 (t/h)
400	≤10 3	12-15 3-4	15-30 4-7.5	1.25-2.0	30-60
500	≤10 3	12-15 4-5.5	15-30 5.5-7.5	1.25-2.0	40-80
650	≤10 4	12-15 7.5	15-30 7.5-11	1.25-2.0	80-120
800	≤10 4	12-15 7.5	15-30 7.5-15	1.25-2.0	120-200
1000	≤10 5.5	10-20 7.5-11	20-40 11-22	1.25-2.0	200-320
1200	≤10 7.5	10-20 7.5-15	20-40 15-30	1.25-2.0	290-480
1400	≤10 11	10-20 15-22	20-40 22-45	1.25-2.0	400-680
1600	≤10 15	10-20 22-30	20-50 30-75	1.25-2.0	600-1080
1800	≤10 18.5	10-20 30-45	20-50 45-110	1.0-2.0	800-1500
2000	≤10 22	10-20 45-55	20-50 55-132	1.0-2.0	1000-2000
2400	≤10 30	10-20 55-75	20-50 75-185	1.0-2.0	1500-3000

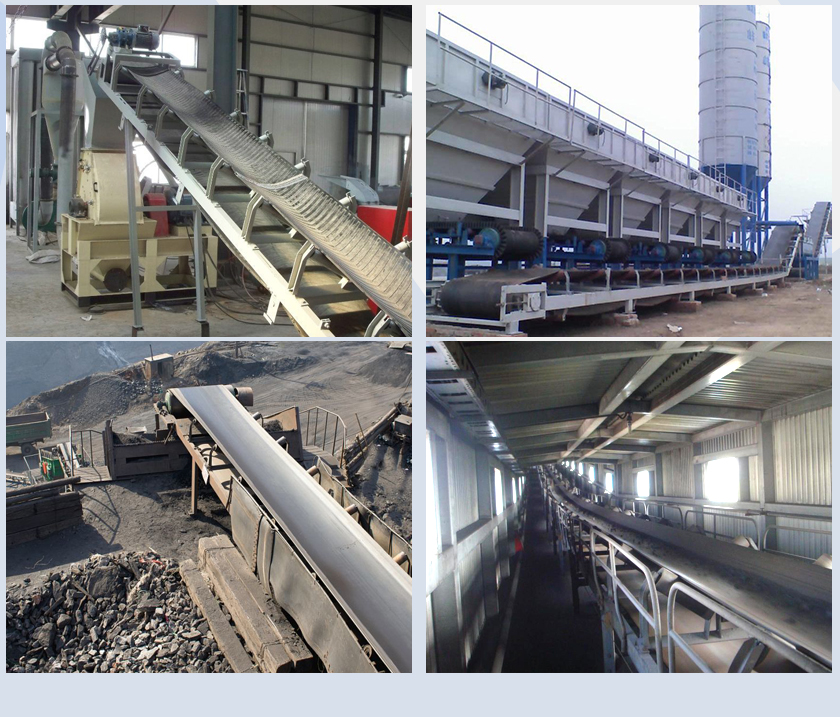

客戶案例
